지향성 안테나

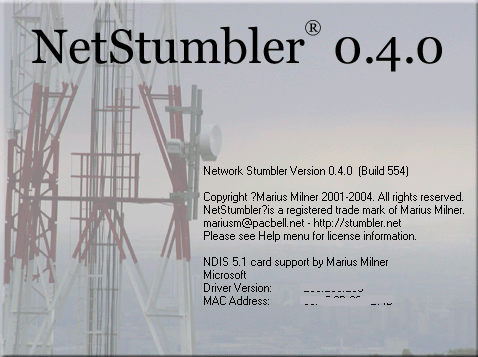

http://www.netstumbler.com/downloads/
netstumblerinstaller_0_4_0.exe넷스텀블러가 약간 유명하긴 한데.. XP에서만 되기 때문에.. 비스타라던지 세븐은 사용할 수가 없습니다..
그래서 비스타에서 쓸 수 있는게 없나 하고 검색하니까..

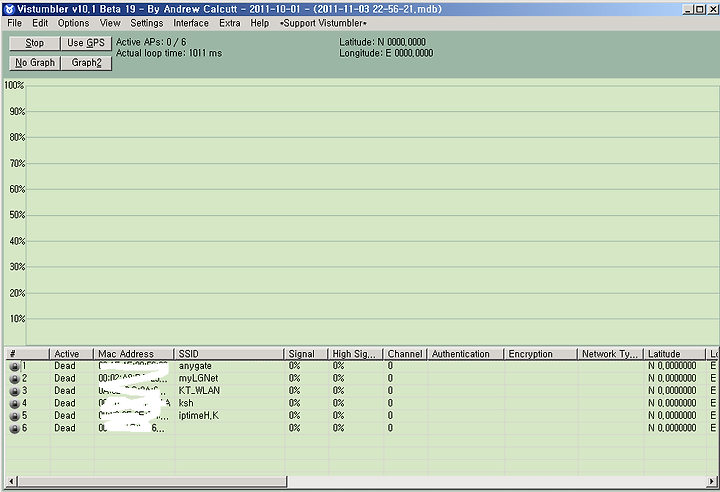

비스텀블러 라는게 나오더군요..
이름만 봐도 비스타에서 될것 같다는 느낌이 들죠?..
하지만.. 유료 버전을 쓰라는것인지.. AP는 잡으나 속도를 측정하지 못하더군요;.. 나쁜놈들..
그래서 또 검색에 검색을 해서 찾은 AP 측정 프로그램!..
inssider!..

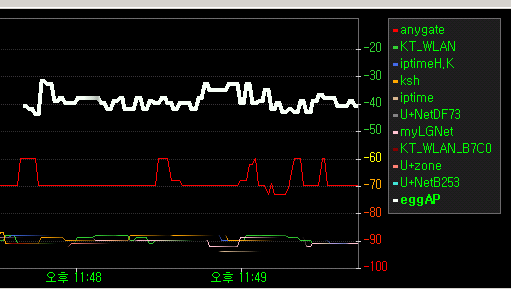

키자마자 AP를 잡고.. 그래프로 표시해주더라구요..
가장 신호가 쎈게 당연히 제 AP겠죠.. 주변 AP는 비슷하게 잡히고 있습니다..
제 AP를 보면.. 다른것들에 비해서 오르락 내리락 하는게.. 속도가 고르지 못하죠..

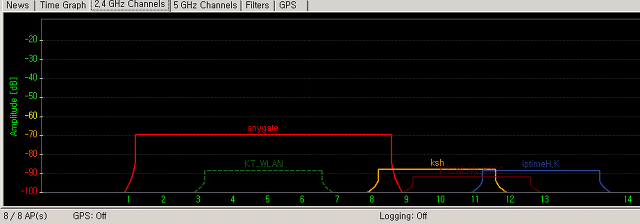

이건 좋은게 주파수 대역을 확인할 수 있습니다..
중간에 보이는 ksh 가 자동으로 AP잡나봅니다.. 다른건 다 고정으로 안바뀌는데..
저녀석이 움직일때마다 속도가 쭉쭉 떨어지네요..
우선 amplitude가 높을때 dB도 높아지는건 과학시간에 배우셔서 아실겁니다..
진폭이 높으면 그만큼 속도도 올라가겠죠..

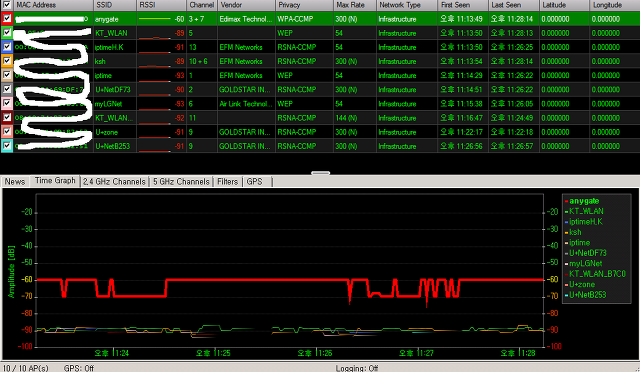

MAC address나 SSID는 뭐 설명안해도 다들 아실것 같고..
RSSI 는 Recieved Signal Strength Indicator 약자로.. 장비로부터 받는 무선신호 세기라고 할수있겠습니다..
그러니까 이게 높을 수록 속도가 빨라진다는 이야기죠..
Vendor 는 공유기 그러니까 그 공유기 내부 칩? 그런거 판매회사인데..
LG U+를 보면 금성!.. 제품을 사용하고 있다는것을 알수있죠.. 만일 U+ 인데 금성이 아니라면 짭입니다;..
ksh 는 SSID를 바꿔서 무슨 공유기를 쓰는지 몰랐는데.. 회사이름을 보니 ipTime이군요..
Privacy 는 암호화 상태를 말하는것이고. Max Rate 최고 비율을 말하는건데..
제가 봤을땐 공유기가 지원하는 속도를 말하는것 같네요.. 54MB는 애그나 3G로 잡은 AP 같구요..
144(N)은 150까지 지원하는 공유기 같고.. 제 공유기가 300까지 지원하는건데 300(N)이라고 찍히네요..
나머지는 알 필요 없을것 같구요..
노트북 옆에서 에그를 키니 당연히 가장 높은 dB를 보여주네요..
AP간섭으로 인한 송수신률 저하문제..
이건 공유기를 바꿔도 해결될 문제가 아니더군요.. 물론 비싼 공유기를 사면 됩니다..
기존의 공유기들이 2Ghz 를 사용하기 때문에.. 5Ghz 를 사용하는 공유기를 사용하면 되죠..
그럼 아마 빵빵 터질겁니다..

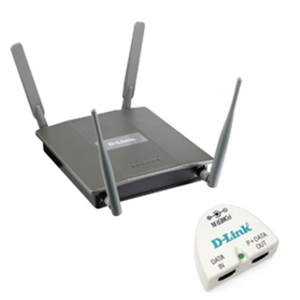

하지만 그런 공유기는 가격이 비싸죠.. 요 위에 사진에 있는 공유기는 기업용 5Ghz 공유기인데.. 가격이 70만원;..
그나마 싼게 10만원대 더군요..
무선 속도 좀 올리자고.. 그정도 돈 투자하기는 조금 아까운것 같고..
다른 방법을 찾아보면..

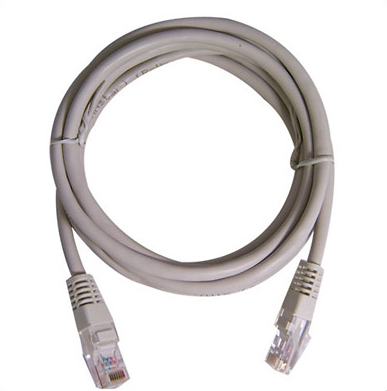

렌 케이블 30m를 사서.. 유무선 공유기에서 부터 제 노트북까지 끌고 오는거죠..
아? 그런데 왜 30m 이냐구요?.. 바닥에 늘어놓을 순 없잖아요;.. 천장으로 붙여서 돌려야 그나마 깔끔하죠;..
이 방법은 너무 귀찮아서;.. 패스;..
또 다른 방법을 찾아보면..
무선 수신률을 높여줄 안테나를 구입하는겁니다.. 이게 그나마 편안 방법이죠;..
우선 기존의 안테나..
그러니까 싼 무선공유기에 붙어 있는 안테나는 대부분 2dBi 일겁니다..
저는 조금 투자해서 5dBi 안테나를 사용하고 있는데요..
여기서 무작정 안테나를 살것이 아니라.. 어떤 안테나를 써야 좋은가? 부터 알아야 합니다..
그냥 dBi 가 높은게 좋은거라구요?.. 뭐 그럴지도 모르죠..
하지만 가까운 거리일수록 낮은 dBi의 안테나가 높은 수신률을 보여줍니다..
거리가 멀 수록 높은 dBi의 안테나가 좋은 수신률을 보이구요..
그래서 우선 높은 dBi의 안테나를 골라 봤습니다..
우선 살껀 아니니까 높은 순 가격으로 정렬해서 정보 습득부터;..
최대 3km까지 원거리를 잡아주는 고성능 안테나!..
가격은 20-30만원때;..
무선 수신 감도 높이자고 20-30만원 투자할 수는 없는 노릇이고;.. 거기에 3km 까지 나가서 쓸 일도 없고;..
그래서 다시 다른 안테나를 검색!..

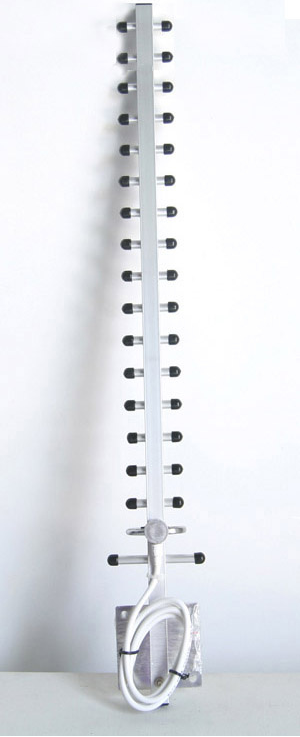

이번에 나온건 18소자 18dBi 고지향성 안테나..
꼭 TV안테나 처럼 생긴것이 뭔가 잘 잡겠다란 모습이죠..
가격은 4만원대로.. 여전히 안테나 한개 가격으론 비싸네요..
다시 다른 안테나들 검색!..

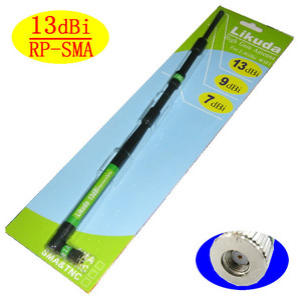

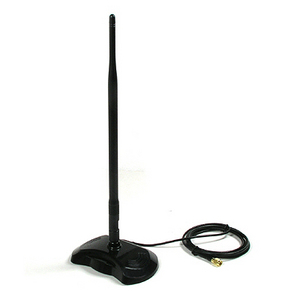

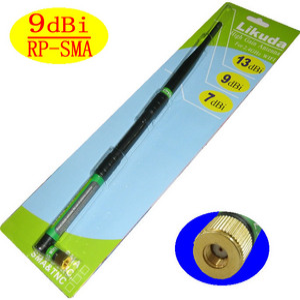

13dBi 와 9dBi 안테나..
가격은 2만원대로 쭉 내려왔고.. 그만큼 수신감도도 쭉 내려왔겠죠..
그런데.. 이렇게 안테나 검색을 하다보니..
어떤 양심있는 업자의 한마디가 눈에 들어오더라구요..
잡음이 심한데.. 소리를 올려봤자 잡음이 사라지냐고..
안테나도 똑같은거죠.. 잘 안잡히는데.. dBi 만 올린다고 해서 잘 잡히는게 아니라는겁니다..
실제로 판매 댓글.. 보면.. 이건 믿을 수 없는 정보지만..
이거 별로에요.. 생각보다 별로네요.. 이런 정보는 100% 확실한거죠..
댓글 대부분이 "만족합니다." 또는 "좋네요." 지만.. 몇개의 댓글은 "별반차이 없네요." 하는게 보이더라구요..
그럼 안테나를 사도.. 거기서 거기라면.. 뭘 사야하냐? 를 생각해야할 때가 왔네요..
dBi 높은것만 사면 될줄 알았는데.. 뭔가 점점 복잡해지기 시작했습니다..

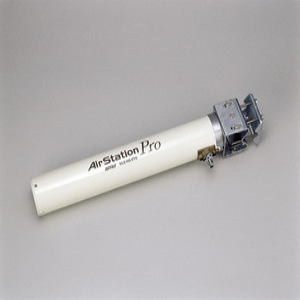

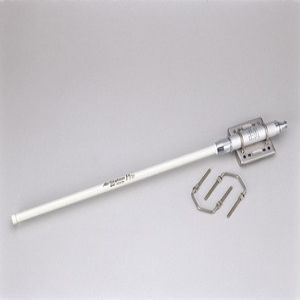

여기서 한가지.. 안테나는 두가지 종류가 있습니다..
무슨 차이인지 보이시나요?.. 외형적 차이?..
뭐 외형 차이라고 해도 맞을것 같군요..

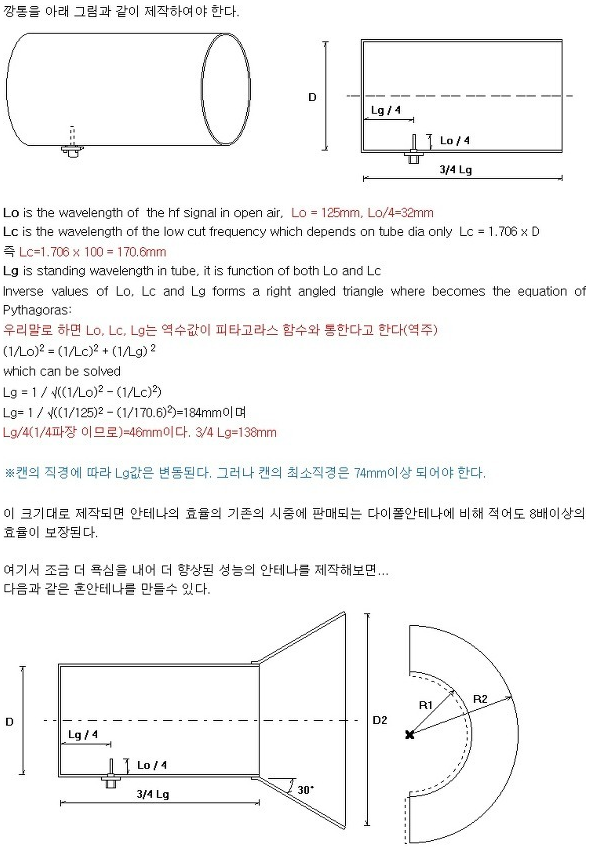

가끔 무선안테나 수신감도 올리기!.. 라는 글을 보셨을겁니다..
뭐;.. 뭐라는거야;.. 시...쉬운걸로;..
그래 이렇게 간단한게 있는데.. 위에 있는걸로 하기엔 그렇구요;..
만들고 저 캔 입구에 안테나를 끼우면 수신률 증폭!..
위에 수신률 증폭이라는 것은.. 말그대로.. 수신률을 올려주는게 아니라.. 무지향성에서 지향성으로 바꾸주는 역할이죠..

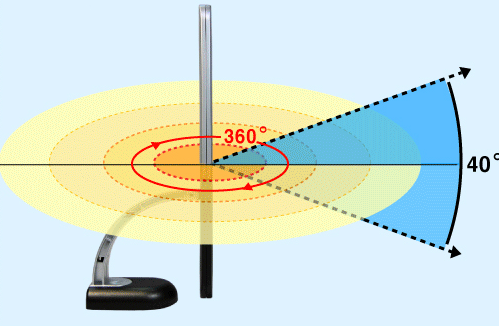

무지향성 안테나가.. 360도 범위를 다 커버할때.. 우리의 지향성 안테나는 아래와 그림 같이..
특정 범위를 잡아주는거죠.. 저 40도 안에 있는 곳만 수신률이 올라가는겁니다..
따라서 특정 위치에서 수신률을 높이기 위해서는 무지향성 높은 dBi 안테나 보다..
지향성 2dBi 가 더 효과를 볼 수 있다는 것이죠..
그래도.. 지향성 안테나 dBi 가 높으면 좋긴하겠죠..
우선 지향성 안테나의 효과를 보기 위해서 아는 분을 통해서 하나 빌렸습니다..

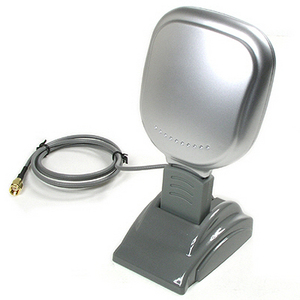

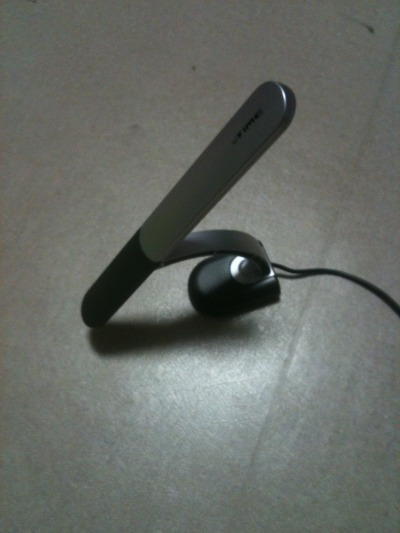

이녀석인데요.. 7dBi 지향성 안테나입니다..

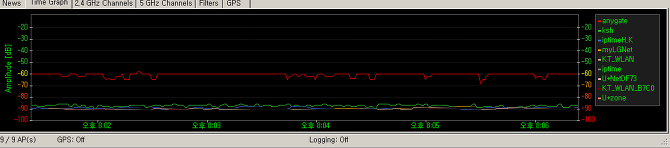

우선 안테나 교체전 AP 측정을 했는데 평균 -60을 찍더군요..

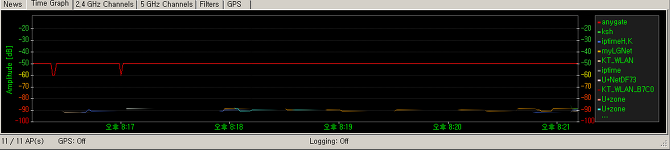

안테나 교체 후 AP 측정을 하니.. 평균 -50이 나오더군요..
AP간섭은 여전하지만.. 그래도 안테나의 영향으로 문을 닫았을 경우 가끔 끊기던 것들이 안끊기고 유지되네요..
진폭이 유지되는걸 보니.. AP 간섭이 없으면 어떻게 될지 궁금해지더군요..
다들 2.4Ghz 채널을 사용하니까 5Ghz 채널을 확인해보고 싶어졌습니다..
그래서 다시 아는분을 통해.. 5Ghz 하나 빌렸습니다..
빌리고 효과 좋으면 사고.. 아니면 그냥 돌려드리기로 했죠 ㅎㅎ..
우선 안테나는 구입하고 싶네요..

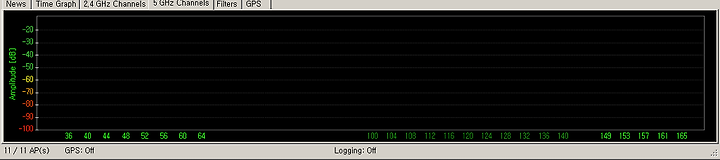

아직 5Ghz 를 사용하는 분들이 없기 때문에.. 채널은 널널하더군요..
5Ghz 를 지원해주는 ipTime 공유기입니다..
5Ghz 채널 지원에 최대 450까지 지원해주는 녀석으로 테스트를 해보고 싶었으나.. 없으신가보더라구요..
그래서 5Ghz 채널, 300으로 실험을 시작했습니다..

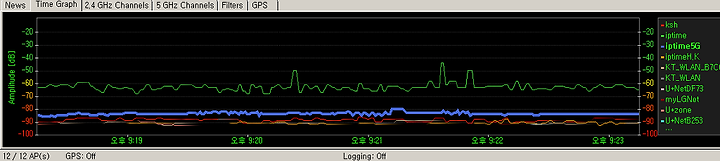

사진도 찍어 올리려고 했는데.. 생각보다 않좋더군요.. 속도 굵은 파란선인데.. 바닥에 깔린게 5Ghz 속도입니다..
자꾸 PIN 넘버를 입력하라고 나와서 실직적으로 연결은 못해봤습니다;..
제 노트북 무선랜카드 PIN 번호 입력하라는데.. 이걸 제가 어떻게 압니까;.. 그래서 그냥 연결은 쿨하게 포기;..
조만간 돌려주기 전에 한번더 PIN 넘버 알아가지고 시도해봐야겠네요..
